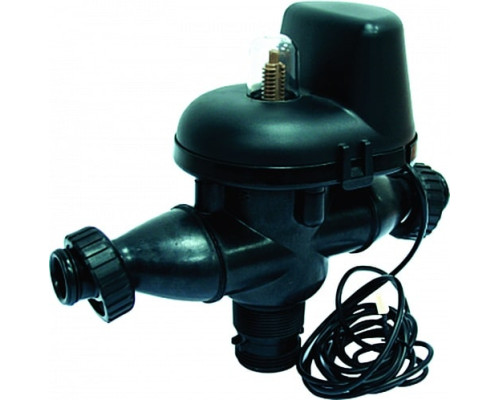

Комплект для систем Твин с клапанами 1"/1,25"

Описание

Комплект позволяет перенаправлять подачу потоков исходной или очищенной воды в момент регенерации системы очистки.

Какие особенности модели?

Используется во всех засыпных фильтрах с реагентными управляющими клапанами СЕ1" и СЕ125". Применяется для создания систем TWIN.

Какие преимущества?

• Легко и удобно устанавливается на управляющий клапан
• Простота конструкции делает клапан надёжным в работе, и обеспечивает длительный срок эксплуатации
• Не перегорает
• Подключается без микропереключателя
• Не создает гидравлических ударов

Как работает

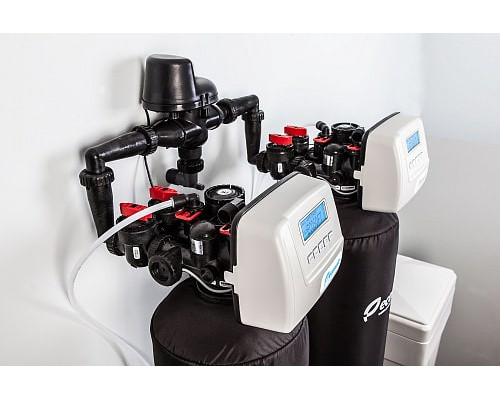

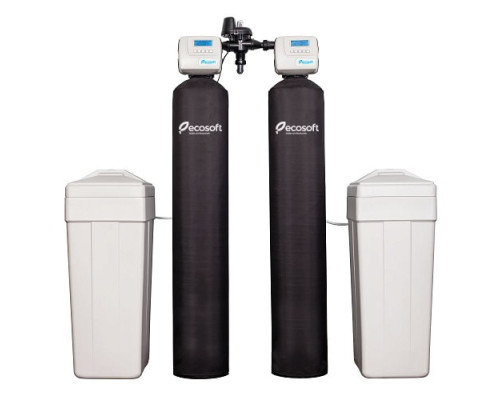

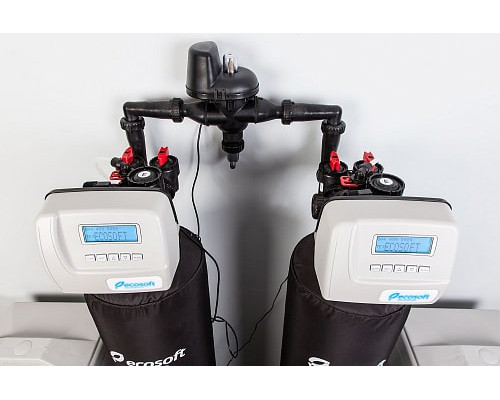

В системах непрерывного действия типа TWIN две фильтрующие колонны работают по очереди. Для обеспечения непрерывной подачи потребителю очищенной воды на выходной линии устанавливается автоматический трехходовой клапан с сервоприводом. Клапан подключается к специальному разъёму управляющего клапана фильтра.

В момент начала регенерации одного из фильтров управляющий клапан даёт сигнал трехходовому клапану перекрыть поток воды после фильтра, который регенерируется, закрывая тем самым доступ неочищенной воды к потребителю, при этом открывает поток очищенной воды того фильтра, который приступил к фильтрации.

Обслуживание

Комплект для систем непрерывного действия типа Twin нуждается в периодическом обслуживании, которое заключается в разборке, тщательной промывке распределителя потока, а также других элементов данного клапана.

Обслуживание должно проводиться квалифицированным персоналом.

Характеристики

Технические параметры

• Присоединительный размер — 1"

• Материал — норил, полипропилен

• Рабочее давление — от 1,4 до 8,6 бар

• Рабочая температура — от 4 до 43 °С

• Устанавливается только на линии холодной воды

Комплектация

Состоит из альтернатора и двух комплектов вертикальных адаптеров

Инструкции

Схема с размерами комплекта для систем Твин с клапанами 1/1,25
